10kV高壓電纜是一種在電力系統中用于傳輸電能的重要設備，以下是關于它的詳細介紹：

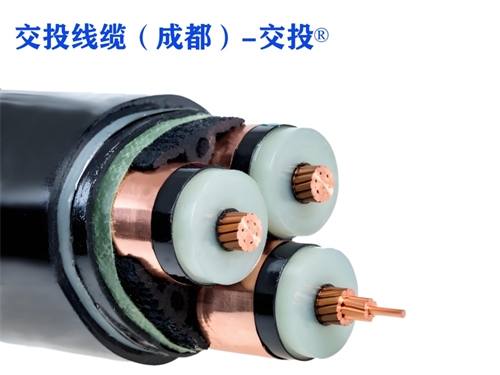

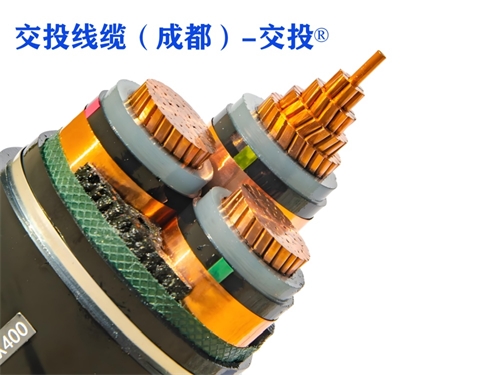

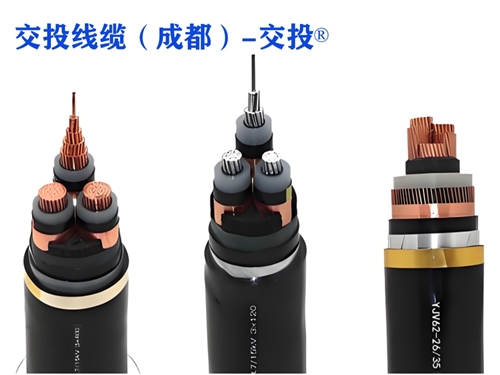

基本結構

• 導體：這是電纜的核心部分，通常采用多股絞合的銅絲或鋁絲制成。銅導體的導電性能更好，電阻率低，但價格相對較高；鋁導體成本較低，重量較輕，不過導電性能稍遜于銅。導體的截面積有多種規格，如95mm2、120mm2、150mm2、185mm2、240mm2、300mm2等，不同的截面積對應不同的載流量，以滿足不同功率電能傳輸?shù)男枨蟆?
• 絕緣層：主要作用是將導體與外界隔離，防止電能泄漏，保證電纜的安全運行。常見的絕緣材料有交聯聚乙烯（XLPE）。交聯聚乙烯具有良好的電氣性能，如高絕緣電阻、耐電壓強度高，同時其機械性能也較好，能夠在一定程度上抵抗機械損傷，并且具有較好的耐熱性能，能夠在較高溫度下保持穩定的絕緣性能。
• 屏蔽層：分為內屏蔽層和外屏蔽層。內屏蔽層位于絕緣層和導體之間，能夠使絕緣層表面更加光滑，消除絕緣層與導體之間的氣隙，降低電場強度，從而提高電纜的電氣性能，減少電暈放電現象。外屏蔽層則位于絕緣層的外側，其作用是使電纜的外表面電場分布均勻，防止電纜在運行過程中受到外界電場的干擾，同時也便于測量電纜的外表面溫度等參數。
• 護套：主要起到保護電纜的作用，防止電纜受到外界機械損傷、水分侵蝕、化學腐蝕等。護套材料一般有聚氯乙烯（PVC）、聚乙烯（PE）、橡膠等。聚氯乙烯護套具有良好的耐化學腐蝕性能和一定的機械強度，但耐熱性能相對較差；聚乙烯護套耐熱性能較好，機械強度高，且具有良好的耐低溫性能；橡膠護套則具有良好的彈性，能夠適應電纜在不同環境下的彎曲等機械運動，但成本相對較高。

電氣性能

• 額定電壓：10kV高壓電纜的額定電壓為10kV，這是電纜在正常運行狀態下能夠承受的最高電壓。它能夠保證電纜在長期運行過程中，絕緣層等部件不會因電壓過高而發生擊穿等故障，從而確保電力系統的穩定供電。
• 載流量：取決于導體的截面積、材料以及電纜的敷設方式等多種因素。在一定的環境溫度和敷設條件下，不同截面積的電纜能夠承載不同的電流。例如，在空氣中敷設時，95mm2的銅芯電纜載流量約為300A左右，而120mm2的鋁芯電纜載流量約為240A左右。準確的載流量需要根據電纜的具體參數和敷設環境，通過查閱相關標準規范或進行計算來確定，以保證電纜在運行過程中不會因過載而發熱損壞。
• 絕緣電阻：10kV高壓電纜的絕緣電阻通常很高，一般在數兆歐姆（MΩ）以上。高的絕緣電阻能夠有效防止漏電現象，保證電流主要在導體中傳輸，提高電力傳輸?shù)男屎桶踩?。絕緣電阻的大小與絕緣材料的性能、電纜的長度、環境溫度等因素有關，定期測量電纜的絕緣電阻是檢測電纜絕緣性能是否良好的一種重要手段。四川桂投線纜。

應用場景

• 城市配電網：在城市的中壓配電網中，10kV高壓電纜被廣泛用于連接變電站和各個配電變壓器，將電能從變電站傳輸?shù)礁鱾€用電區域。由于城市中建筑物密集，地下空間有限，采用電纜敷設可以有效避免架空線路對城市景觀的影響，同時也能減少線路走廊的占用面積，提高土地利用率。例如，在城市的商業中心、居民小區等區域，10kV高壓電纜通常敷設在地下電纜溝或管道中，為這些區域的用戶提供可靠的電力供應。
• 工業供電：許多工廠企業的內部供電系統也會使用10kV高壓電纜。這些電纜可以將工廠的變電站與各個生產車間、設備的配電柜連接起來，為生產設備提供穩定的電能。在一些大型工業廠房中，由于設備分布范圍較廣，采用10kV高壓電纜進行供電可以減少電能傳輸過程中的損耗，提高供電效率，同時也能保證供電的可靠性，滿足工業生產對電力供應的高要求。成都高壓電纜廠。
• 農村電網改造：在農村地區，隨著農村電氣化水平的不斷提高，10kV高壓電纜也越來越多地被應用于農村電網的升級改造中。它可以替代傳統的架空線路，提高農村電網的供電可靠性和安全性，減少因惡劣天氣、樹木倒伏等因素對架空線路造成的損壞，降低停電事故的發生概率，為農村地區的經濟發展和居民生活提供更好的電力保障。

敷設方式

• 直埋敷設：將電纜直接埋設在地下，這種方式的優點是施工相對簡單，成本較低，能夠有效防止電纜受到外界機械損傷。但缺點是散熱條件相對較差，電纜的載流量會受到一定影響，同時在后期維護和檢修時，尋找電纜故障點相對困難。一般適用于電纜數量較少、地下障礙物較少的區域。
• 電纜溝敷設：在地下挖掘電纜溝，將電纜敷設在電纜溝內，并在電纜溝內設置支架等固定裝置。這種方式便于電纜的敷設、維護和檢修，散熱條件也相對較好，能夠容納較多的電纜。但電纜溝的建設成本較高，施工周期較長，且需要占用一定的地下空間。
• 排管敷設：預先在地下鋪設排管，然后將電纜穿入排管中。排管敷設的優點是能夠有效保護電纜，防止電纜受到外界機械損傷和水分侵蝕，同時排管的內壁光滑，可以減少電纜在敷設過程中的摩擦，便于電纜的穿入和敷設。但排管的內徑有限，對電纜的截面積和數量有一定的限制，且排管的建設也需要一定的成本和施工時間。
• 隧道敷設：在地下建設電纜隧道，將電纜敷設在隧道內。電纜隧道的空間較大，可以容納大量的電纜，并且便于電纜的敷設、維護和檢修，散熱條件也很好。但電纜隧道的建設成本非常高，施工難度大，一般只在城市中心等電纜數量眾多、對供電可靠性要求極高的區域采用。交投線纜-成都辦事處。

維護與檢測

• 外觀檢查：定期對電纜的外觀進行檢查，查看電纜是否有破損、變形、腐蝕等現象。特別是電纜的護套部分，如果發現護套有破損，可能會導致電纜的絕緣層受到外界環境的影響，降低電纜的絕緣性能，應及時進行修復或更換。
• 絕緣電阻測試：使用絕緣電阻測試儀定期測量電纜的絕緣電阻。通過測量絕緣電阻，可以及時發現電纜絕緣層的老化、受潮等缺陷。如果絕緣電阻值明顯下降，說明電纜的絕緣性能可能已經受損，需要進一步檢查和處理。
• 耐壓測試：耐壓測試是一種較為嚴格的檢測方法，它通過在電纜上施加高于額定電壓一定倍數的電壓，持續一定時間，來檢測電纜的絕緣性能是否能夠承受較高的電壓。耐壓測試可以發現電纜絕緣層中的一些潛在缺陷，如局部放電等，但這種測試會對電纜的絕緣層造成一定的損傷，因此一般不頻繁進行，通常在電纜安裝后、大修后或懷疑電纜絕緣性能出現問題時進行。
• 溫度監測：在電纜運行過程中，對電纜的溫度進行監測是非常重要的?？梢酝ㄟ^在電纜表面安裝溫度傳感器或使用紅外測溫儀等設備來測量電纜的溫度。如果電纜溫度過高，可能是由于電纜過載、絕緣老化等原因?qū)е碌模瑧?yīng)及時采取措施降低電纜的負載或?qū)﹄娎|進行維修，以防止電纜因過熱而損壞。
